Un faisceau de voies avec Phase Manager

Simple, puissant, rapide, Phase Manager permet de réaliser vos phasages directement depuis vos fonds de plan… le tout sans la nécessité de maîtriser un outil de CAO ou de suivre une formation spécifique.

Voici un exemple avec le phasage de travaux à réaliser sur un nœud ferroviaire.

Les données d’entrée

• Un fond de plan (illustré ci-après),
• Une liste de travaux à réaliser : changement d’un Appareil de Voie (AdV), élargissement d’Installations Terminales Embranchées (ITE), création de quai, création de Bâtiments Voyageurs (BV) en gares, création de poste, Renouvellement Voie-Ballast (RVB), pose de rails, prolongement de voie, travaux de maintenance d’un tunnel,
• Quelques contraintes : un fond de plan avec une échelle variable, des points kilométriques croissants et décroissants fonctions des voies, quelques travaux linéaires à matérialiser sur différentes voies, des impacts sur la circulation des trains.

Hypothèses de travail

Les contraintes et les activités connues, nous avons analysé le volume des travaux et classifié leurs impacts sur la circulation des trains.

Dans le but de réduire un maximum la gêne occasionnée pour les usagers, nous avons alors décidé de phaser les travaux en 4 grandes étapes :

• Phase 1 : aucun impact sur les voies pendant 2 mois
• Phase 2 : fermeture de la ligne 1 du PK 88 au pk 110 provocant une circulation  à double sens sur voie unique pendant 1 mois.
• Phase 3 : fermeture des voies entre 1h et 5 h du matin au niveau du tunnel des Bouchots pendant 1 mois
• Phase 4 : fermeture des voies 1 et 2 en Gare du PK 88 pendant 1 mois

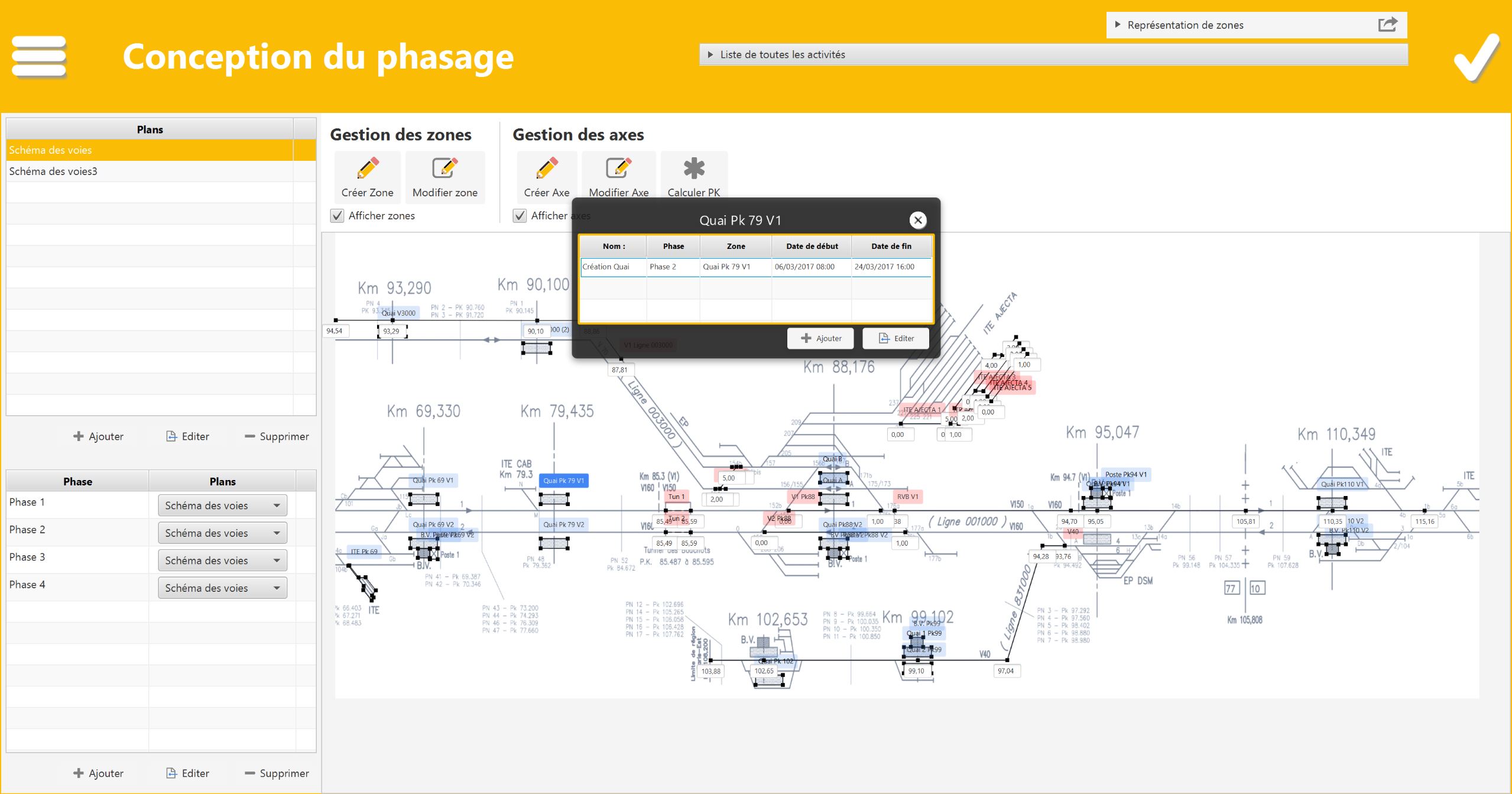

Étapes de création du phasage

Le phasage un peu plus clair en tête, le travail peut commencer sur Phase Manager.

Voici les étapes majeures de création du phasage :

• Import du plan
• Création des 4 phases
• Création des axes avec les points kilométriques connus
• Création des zones spécifiques au projet (Quai, BV, …)
• Ajout phase par phase des activités en les associant aux zones et axes du projet

Personnalisation du livrable

Les activités créées, il ne reste plus qu’à créer son carnet.

Sur celui-ci, il est possible entre autres de positionner automatiquement les étiquettes, d’afficher celles que l’on souhaite voir ou pas, d’ajouter des images que l’on réplique sur les planches de son choix, d’intégrer des légendes, des frises…

 [smoothslider id=’1′]
Pour voir le document au format PDF, c’est ici.
